中・小型工作機械に幅広くフィットする 汎用チップコンベヤー。

F-15

チップコンベヤーヒンジタイプ

中~小型の工作機器に幅広く対応する汎用コンベヤーです。 立ち上げ角度60度のため省スペース設計。 旋盤、ドリル、ボーリング加工時に発生するカール状の長い切粉から、 フライス、ミーリング、エンドミル等からの細かい切粉まで幅広く対応します。

F-15カタログ ダウンロード


仕様

型式 ヒンジタイプ
電動機 0.2kw 4P 200/220V(50/60Hz)
減速比 1/200
コンベヤーチェーン RF-2080-R(P=50.8)
速度 1.4/1.71m/min(50/60Hz)
安全装置 トルクリミッター、LS付(オプション)
塗装 別途打ち合わせ
電装品 モーター端子まで
切粉 カール、ショートチップ
スクレープ(高さ) 6リンク毎(H=22)
ヒンジ板厚 t 2.3

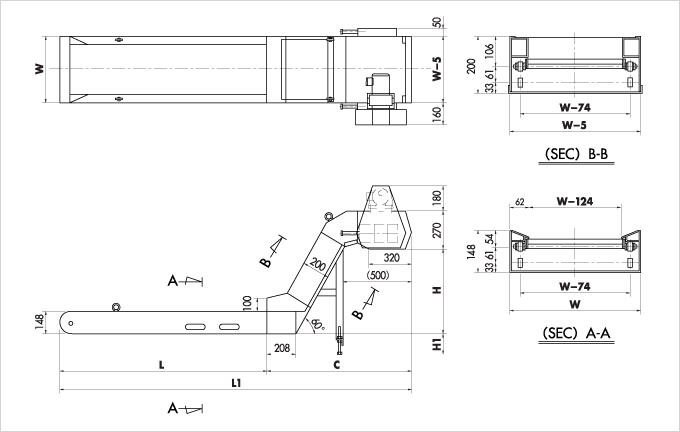

サイズ

H/C(mm) 300/867 , 400/925 , 500/983 , 600/1,041 , 700/1,098 , 800/1,156 , 900/1,214 , 1,000/1,272 , 1,100/1,239 , 1,200/1,387
L(mm) (500) , (600) , 700 , 800 , 900 , 1,000 , 1,100 , 1,200 , 1,300 , 1,400 , 1,500 , 1,600 , 1,700 , 1,800 , 1,900 , 2,000 , 2,100 , ~100,000
W(mm) 300 , 360 , 390 , 420 , 450 , 480 , 510 , 1,050 , (30ピッチ)

・Hの寸法によって、Cの寸法が決定します。
・W、H/C、Lの組み合わせは自由です。寸法をご指示頂く際にお知らせ下さい。お見積させていただきます。
・本仕様は、予告なく変更することがあります。
