従来機種より短納期を可能にした次世代コンベヤー。そのスマートな形状は、工場内の景観もシンプルに。
F-8

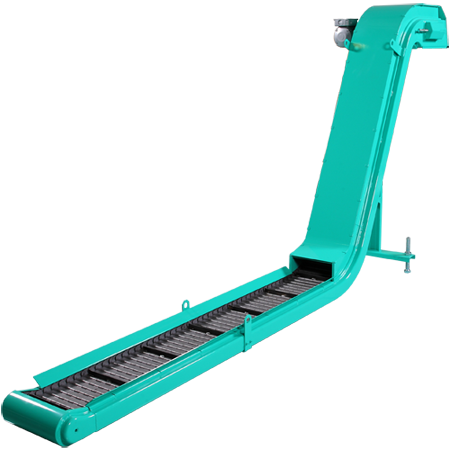

チップコンベヤーヒンジタイプ小型工作機械に最適のコンベヤーです。
NC工作機をはじめ、多くの工作機械に組み込まれる省力化のためのエースコンベヤーです。
精密で強力なヒンジスチールプレートですから、スムースな噛み合いができ、剛性、耐磨性に優れた高性能のコンベヤーです。
水平長3.1mまで対応できます。
摩擦板によるトルクリミッター方式があり、LS検出装置を取り付ければ、より安全操業ができます。
仕様
| 型式 | ヒンジタイプ |
|---|---|
| 電動機 | 0.1kw 4P 200/220V（50/60Hz） |
| 減速比 | 1/200 |
| コンベヤーチェーン | RF-2060-R（P=38.1） |
| 速度 | 0.9/1.1m/min（50/60Hz） |
| 安全装置 | トルクリミッター、LS付（オプション） |
| 塗装 | 別途打ち合わせ |
| 電装品 | モーター端子まで |
| 切粉 | カール、ショートチップ |
| スクレープ（高さ） | 8リンク毎（H=22） |

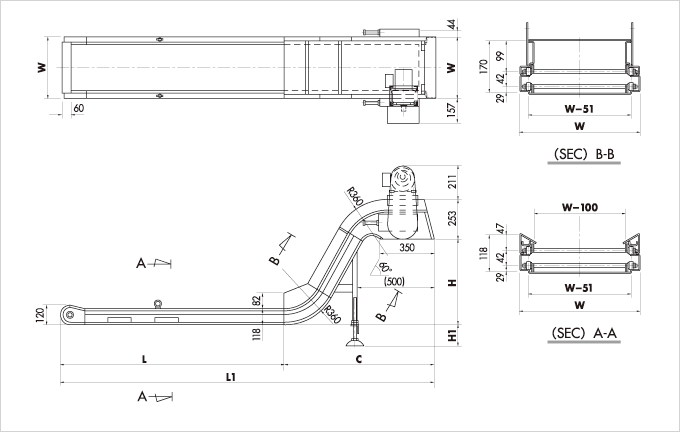

サイズ
| H／C（mm） | 500／955 , 600／1,013 , 700／1,071 , 800／1,128 , 900／1,186 , 1,000／1,244 , 1,100／1,302 , 1,200／1,360 , 1,300／1,417 |
|---|---|
| L（mm） | 800 , 900 , 1,000 , 1,100 , 1,200 , 1,300 , 1,400 , 1,500 , 1,600 , 1,700 , 1,800 , 1,900 , 2,000 , ～3,100 |
| W（mm） | 285 , 355 , 385 , 435 , 485 , 535 , 585 |
・Hの寸法によって、Cの寸法が決定します。
・W、H/C、Lの組み合わせは自由です。寸法をご指示頂く際にお知らせ下さい。お見積させていただきます。
・本仕様は、予告なく変更することがあります。
