細かい切粉、微粉状切粉の搬送に最適。スクレーパーで小型・中型工作機械の短チップを効率よく処理します。

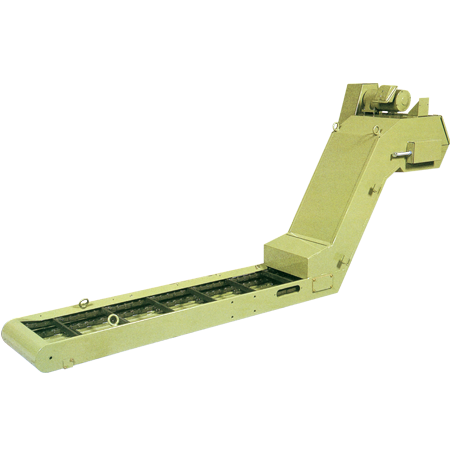

SC-12
チップコンベヤースクレーパータイプ短チップの搬送に最適です。水平長5mまで対応できます。持ち上げ最大角度が60°、狭いスペースにも設置できます。
オプションとしてマグネット装着仕様もあります。
仕様
| 型式 | スクレーパータイプ |
|---|---|
| 電動機 | 0.1kw 4P 200/220V（50/60Hz） |
| 減速比 | 1/200 |
| コンベヤーチェーン | RF-2060-R（P=38.1） |
| 速度 | 0.9/1.1m/min（50/60Hz） |
| 安全装置 | トルクリミッター、LS付（オプション） |
| 塗装 | 別途打ち合わせ |
| 電装品 | モーター端子まで |
| 切粉 | FC、ショートチップ（10mm以下） |
| かき板 | 6リンク毎（H=25） |

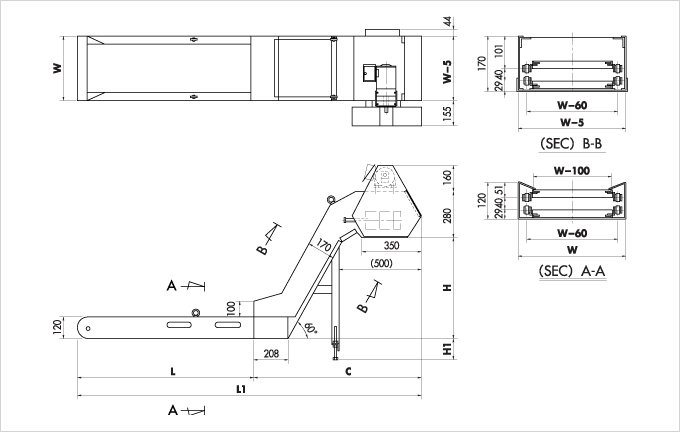

サイズ
| H／C（mm） | 300／840 , 400／899 , 500／956 , 600／1,013 , 700／1,071 , 800／1,129 , 900／1,187 , 1,000／1,244 , 1,000／1,302 , 1,200／1,360 |
|---|---|
| L（mm） | 500 , 600 , 700 , 800 , 900 , 1,000 , 1,100 , 1,200 , 1,300 , 1,400 , 1,500 , 1,600 , 1,700 , 1,800 , 1,900 , 2,000 , 2,100 , ～5,000 |
| W（mm） | 300 , 350 , 400 , 450 , 500 , 550 , 600 |
・Hの寸法によって、Cの寸法が決定します。
・W、H/C、Lの組み合わせは自由です。寸法をご指示頂く際にお知らせ下さい。お見積させていただきます。
・本仕様は、予告なく変更することがあります。
