短チップの大量搬送にベストマッチ。
SC-22
チップコンベヤースクレーパータイプ短チップの搬送に最適です。
持ち上げ角度が60°と大きく搬送距離も長くとれるのでラインコンベヤーとして設置できます。
摩擦板によるトルクリミッター方式があり、LS検出装置を取り付ければ、より安全操業ができます。
水平長30mまで対応できます。
オプションでマグネット装置仕様もあります。
仕様
| 型式 | スクレーパータイプ |
|---|---|
| 電動機 | 0.2kw 4P 200/220V（50/60Hz） |
| 減速比 | 1/200 |
| コンベヤーチェーン | RF-2080-S（P=50.8） |
| 速度 | 1.8/2.2m/min（50/60Hz） |
| 安全装置 | トルクリミッター、LS付（オプション） |
| 塗装 | 別途打ち合わせ |
| 電装品 | モーター端子まで |
| 切粉 | FC、ショートチップ（10mm以下） |
| かき板 | 6リンク毎（H=50） |

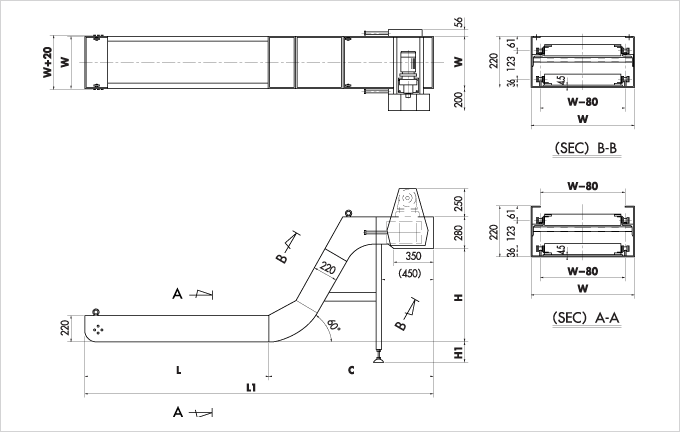

サイズ
| H／C（mm） | 300／1,162 , 400／1,219 , 500／1,277 , 600／1,335 , 700／1,393 , 800／1,450 , 900／1,508 , 1,000／1,565 , 1,100／1,623 , 1,200／1,681 |
|---|---|
| L（mm） | 500 , 600 , 700 , 800 , 900 , 1,000 , 1,100 , 1,200 , 1,300 , 1,400 , 1,500 , 1,600 , 1,700 , 1,800 , 1,900 , 2,000 , 2,100 , 2,200 , ～300,000 |
| W（mm） | 300 , 350 , 400 , 450 , 500 , 550 , 600 |
・Hの寸法によって、Cの寸法が決定します。
・W、H/C、Lの組み合わせは自由です。寸法をご指示頂く際にお知らせ下さい。お見積させていただきます。
・本仕様は、予告なく変更することがあります。
