スクラップ処理の高効率スタンダードモデル。

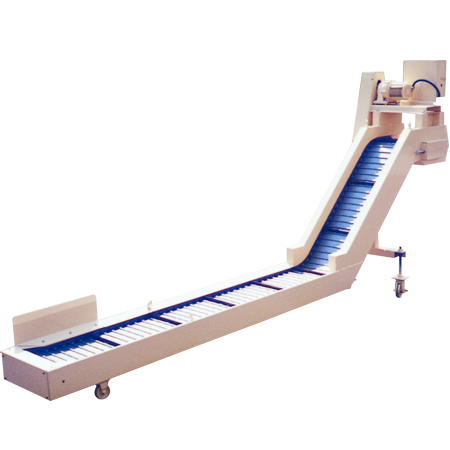

FS-15

スクラップコンベヤーヒンジタイプ

小~中型プレスに最適のコンベヤーです。
標準でディンプル加工のヒンジプレートを採用しており、スクラップのヒンジス面への付着を防止します。
水平長10mまで対応できます。
摩擦板によるトルクリミッター方式があり、LS検出装置を取り付ければ、より安全操業ができます。

FS-15カタログ ダウンロード


仕様

型式 ヒンジタイプ
電動機 0.2kw 4P 200/220V(50/60Hz)
減速比 1/200
コンベヤーチェーン RF-2080-R(P=50.8)
速度 1.4/1.7m/min(50/60Hz)
安全装置 トルクリミッター、LS付(オプション)
塗装 別途打ち合わせ
電装品 モーター端子まで
切粉 スクラップ
スクレープ(高さ) 別途打ち合わせ
ヒンジ板厚 t 2.3

サイズ

H/C(mm) 300/997 , 400/1,047 , 500/1,147 , 600/1,247 , 700/1,347 , 800/1,447 , 900/1,547 , 1,000/1,647 , 1,100/1,747 , 1,200/1,847
L(mm) 500 , 600 , 700 , 800 , 900 , 1,000 , 1,100 , 1,200 , 1,300 , 1,400 , 1,500 , 1,600 , 1,700 , 1,800 , 1,900 , 2,000 , 2,100 , 2,200 , ~100,000
W(mm) 300 , 360 , 390 , 420 , 450 , 480 , 510 , 540 , 570 , 600

・Hの寸法によって、Cの寸法が決定します。
・W、H/C、Lの組み合わせは自由です。寸法をご指示頂く際にお知らせ下さい。お見積させていただきます。
・本仕様は、予告なく変更することがあります。
