あらゆるチップの集中& 長距離搬送にベストフィット!

F-56

チップコンベヤーヒンジタイプ

工場全体の集中搬送に最適です。
長いカールチップ、プレスのスクラップ、鋳鍛造品などあらゆるものを迅速、大量に搬送します。
水平長70mまで対応できます。
立ち上げ角度は60°にも設定可能です。

F-56カタログ ダウンロード


仕様

型式 ヒンジタイプ
電動機 4P 200/220V(50/60Hz)
減速比 別途打合せ
コンベヤーチェーン RF-8150-F&R(P=150)
速度 別途打ち合わせ
安全装置 別途打ち合わせ
塗装 別途打ち合わせ
電装品 モーター端子まで
切粉 カール、ショートチップ
スクレープ(高さ) 別途打ち合わせ
ヒンジ板厚 t 4.5

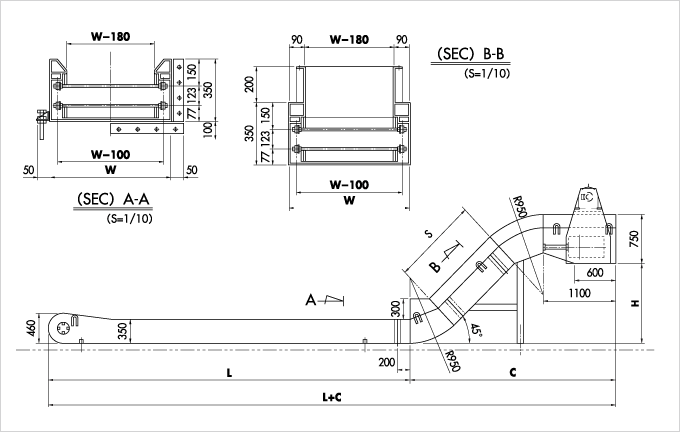

サイズ

H/C(mm) 1,000/2,688 , 1,500/2,976 , 2,000/3,265 , 2,500/3,554 , 3,000/3,842 , 3,500/4,131 , 4,000/4,420 , 4,500/4,708 , 5,000/4,997 , 5,500/5,286 , 6,000/5,574 , 6,500/5,863 , 7,000/6,152 , 7,500/6,440 , 8,000/6,729 , 8,500/7,018 , 9,000/7,306
L(mm) 1,000/2,942 , 1,500/3,442 , 2,000/3,942 , 2,500/4,442 , 3,000/4,942 , 3,500/5,442 , 4,000/5,942 , 4,500/6,442 , 5,000/6,942 , 5,500/7,442 , 6,000/7,942 , 6,500/8,442 , 7,000/8,942 , 7,500/9,442 , 8,000/9,942 , 8,500/10,442 , 9,000/10,942
W(mm) 372 , 472 , 572 , 672 , 772 , 872 , 972 , 1,072 , 1,172 , 1,272

・Hの寸法によって、Cの寸法が決定します。
・W、H/C、Lの組み合わせは自由です。寸法をご指示頂く際にお知らせ下さい。お見積させていただきます。
・本仕様は、予告なく変更することがあります。
